تفاصيل المنتج:
|
| الحالة: | جديد | النوع: | أنبوب الزعانف ، أنبوب المبادل الحراري |
|---|---|---|---|
| المواصفات: | مخصصة | المواد: | الكربون الصلب والفولاذ المقاوم للصدأ |
| معالجة السطح: | طلاء | طول الزعنفة: | مخصصة |
| الدرجة التلقائية: | أوتوماتيكي | سطح الزعانف: | ناعم / منقوش / مخدد |
| رقم الزعنفة: | مخصصة | الحرارة: | درجة حرارة منخفضة/درجة حرارة عالية |
| الضمان: | 12 شهراً | سطح الأنبوب: | ناعم / منقوش / مخدد |
| إبراز: | أجهزة إقتصاد الأنابيب ذات الأجنحة,أجهزة إقتصاد الأنابيب الصلبة,ملحقات المرجل الاقتصادي,Steel Tube Economizer,Boiler Accessories Economizer |
||
| الوصف | مادة الأنبوب | مادة النهاية | حجم الأنبوب |
| أنبوب (L-fin,G ((Embedded) Fin) المكبّد |
يمكن تطبيق جميع أنواع المواد | الألومنيوم A1050، A6061، A1100، A1050,A1060,النحاس C1100,C1220 |
12.70~50.8 |
| معدل التردد العالي أنبوب H,HH |
الكربون، الفولاذ المقاوم للصدأ، سبيكة | الكربون، الفولاذ المقاوم للصدأ، سبيكة | 12.7~160 |
| النحاس الكامل والسبائك النحاسية أنبوب ذو الزعانف العالية |
القيمة الإضافية للضريبة | C12200،C11000، C70600 |
15.88 ~ 22.23 |
| أنبوب بيضاوي، أنبوب STUD | أنبوب الكربون ، الفولاذ المقاوم للصدأ | كربون، سبيكة، أنبوب الفولاذ المقاوم للصدأ | جميع الأحجام متاحة |
| الأنابيب المنخفضة | فولاذ الكربون، الفولاذ المقاوم للصدأ، التيتانيوم، النحاس، النحاس، النيكل سبيكة، الخ. |
--- |
9.52~40 |
| أنبوب توربو-سي | |||
| أنبوب توربو-إي | |||
| أنابيب موجعة | كل أنواع المواد | --- | 6.35~40 |
لماذا تستخدم الأنابيب ذات الأجنحة؟
الأنابيب ذات الأجنحة هي المكونات الرئيسية لمبادلات الحرارة. إنها سلسلة من الأنابيب حيث تم إضافة الأجنحة على الجانب الخارجي لزيادة مساحة الاتصال مع السائل الخارجي ،لتبادل الحرارة وبين السائل داخل الأنبوب والسائل خارج الأنبوب.

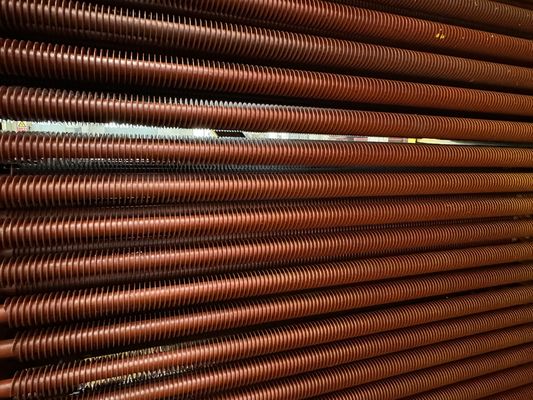

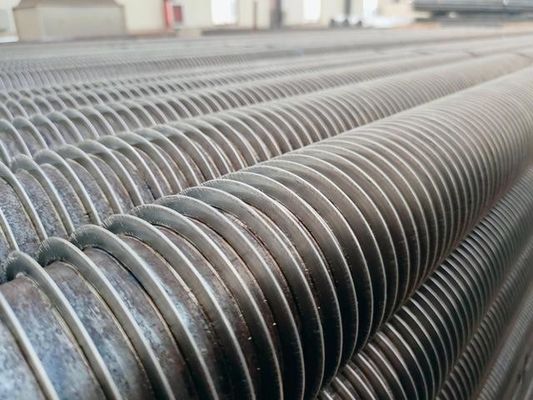

مقدمة المنتج من أنبوب الزعانف الحلزوني
مزايا أنبوب الزعانف الحلزوني:
أنبوب H-fined هو المكون الرئيسي لتبادل الحرارة في غلاية غاز العادم بأكملها، وأنبوب H-fined له المزايا التالية.
1. مقاومة ممتازة للارتداء
يتم ترتيب مبادلة الحرارة الأنبوبية H في خط، وH الزعانف فصل المساحة إلى عدة مناطق صغيرة، والتي لها تأثير تسوية تدفق الهواء،مقارنة مع المبادل الحراري الأنابيب السلسة مع الترتيب المتدرج ومبادل الحرارة ذو الزعانف المدارية وهلم جرا، في نفس الظروف الأخرى، عمر ارتداء أعلى 3 ~ 4 مرات.
2. تخفيض التلوث
حدث تكوين التلوث في الجانب الخلفي والجانب الرياحي من الأنبوب. ترتيب التدريج من الأنبوب من السهل أن تغسل حزمة الأنبوب، التلوث في الجانب الخلفي أقل.لديها وظيفة جيدة التنظيف الذاتي في سرعة الرياح المناسبةعلى جانبي أنبوب H المزدوج يتم تشكيل قناة مستقيمة ، السود ، ويمكن الحصول على أفضل تأثير السود في حين تبني منفخ السود.
3. تقليل مقاومة غاز العادم
حيث أن الزعانف H تشكل قنوات مستقيمة على كلا الجانبين، والملاك المدارية من الزعانف المدارية توجيه اتجاه تدفق الهواء،السناجب عرضة للتلوث ولديها مقاومة أكبر للدخان مقارنة بسناجب Hلذلك، يمكن استخدام أنبوب H-finned تقليل مقاومة الرياح، وخفض تشغيل المروحة وتكاليف الاستثمار.
أنبوب الاقتصادي ذو الزعانف المدارية هو نوع من أجزاء الغلاية، ليكون لها اثنين من الصلب التماثل الدائري لحام على الأنابيب الفلوريسنتية لتشكيل شكل إيجابي يشبه الحرف "H"، ما يسمى أنبوب H-زعانف.إقتصادي الأنابيب المزدوج يستخدم على نطاق واسع في الغلايات، الغلايات الصناعية، الطاقة البحرية، مثل ذيل مبادلة الحرارة المكونات.
يمكن تعديل منتجاتنا وفقًا لاحتياجات عملائنا والوضع. نحن نصمم ونصنع أنابيب H-fin آمنة وموثوقة وفعالة.كما أنه أكمل أنظمة ضمان جودة المنتج المستقلةإنتاج أنابيب H-fin لها كفاءة عالية في نقل الحرارة ، ولديها مقاومة غازات الدخان ومصممة للمساحة الصغيرة.
| المعلمات التقنية | الدرجة العالية من الحافة 0-16mm ((أو القطر الخارجي للحافة φ25-φ75) ؛ مسافة الزعانف 2.0-5.0mm ؛ طول أنبوب الزعانف 0.5 ~ 14m. |
| أنابيب مقطوعة من المعدن الواحد | الألومنيوم النقي 1060 أو سبيكة الألومنيوم 6063،6061. القطر الخارجي يجب أن يكون أقل من 40 ملم |
| أنبوب مزدوج للمعادن | الحماية القائمة على الأنابيب من الطبقة الخارجية من الألومنيوم أنابيب مقاومة للتآكل، يمكن أن تكون مصنوعة من أنابيب الفولاذ الكربوني، بالإضافة إلى أنابيب الفولاذ المقاوم للصدأ وأنابيب النحاس يمكن أيضا استخدامها، وكذلك أنابيب سبيكة التيتانيوم |
| الحزمة | أنابيب الألومنيوم الزعانف معبأة بشكل جيد في فيلم بلاستيكي في الداخل والإطار الصلب في الخارج |
المواصفات
1إضافة منطقة تبادل الحرارة وتقليل عدد الأنابيب، وكذلك زيادة منطقة قسم تدفق الدخان لتقليل سرعة الدخان والتكسير.
2يمكن تصميم أنبوب ذو زعانف من النوع H لتكون أنبوب ذو زعانف من النوع H مزدوج ، صلابة عالية لتناسب صف أنبوب طويل.
3- إقتصادي ذو زعانف من النوع H تم ترتيبها في خط لجعل المساحة إلى العديد من المناطق الصغيرة ، متوسط تدفق الهواء لتقليل الاحتكاك.
4مع قناة مستقيمة للحصول على أفضل تأثير رماد.
5الهيكل المدمج لتقليل الوزن وتقليل تكلفة التصنيع.
| مادة الأنبوب الأساسي | الفولاذ المقاوم للصدأ، الفولاذ الكربوني، الفولاذ المسبوب، سبيكة النحاس، الألومنيوم ، SA179 | ||
| مادة الزعانف | الألومنيوم، سبيكة النحاس، الفولاذ المقاوم للصدأ، الفولاذ الكربوني | ||
| المعيار | ASME SA213/ASTM؛ ASME EA 106، ASME SA178، ASTM B1111 | ||
| عمق الزعانف | 0.5-3ملم | ||
| أنبوب قاعدة مفرط | 12.7-18ملم | ||
| الزعانف لكل بوصة | 8-20أرقام (حسب طلب العميل) | ||
| متطلبات الاختبار | اختبار الخصائص الفيزيائية، تحليل التكوين الكيميائي، اختبار غير مدمر، وغيرها من التفتيش والاختبار حسب متطلبات العميل. | ||
| التطبيق | المبرد الهوائي، المبرد الهوائي الشحن، المكثف، البخّار، المبرد السائل، المبرد الغازي، المبرد الزيتي، المشعّل، التبريد، تبادل الحرارة من البخار إلى الهواء، السوبر هيتر الخ | ||
مقدمة المنتج
مادة BaseTube:
الفولاذ المقاوم للصدأ ((SA213 304)
البعد:
OD:16-140mm WT:2-10mm الطول:1-25m
مادة الزعانف:
SA213-TP304H، النحاس وما إلى ذلك
نوع الزعانف:
KL،L،LL،H، فتحة دوامة،منخفضة،أنابيب ستود-بصري،النوع
أنبوب من النحاس والفولاذ المقاوم للصدأ
البعد:
سمك الزعانف:0.5-4.0 ملم ارتفاع الزعانف: 5-30 ملم:3.5-40ملم
اصنع السفينة
طلاء الأنابيب الصلبة-ضرب الأسنان على شريط الصلب-التدحرج الصلب على قطعة الصلب-التلحيم عالي التردد-اختبار الضغط الهيدروستاتيكي، التشذيب، التلميع-فحص الجودة -التعبئة
طريقة الإنتاج:المطحونة والمنقوشة
التطبيق:
جهاز تبريد الهواء، وحدة تسخين الحرارة، ومبادلة الحرارة، وغلاية البحرية، وجهاز الاقتصاد، وغلاية محطة توليد الكهرباء، وغلاية HRSG، وحدة استرداد الحرارة النفايات، وغلاية الهواء الخ
الخصائص:1مضاد للتآكل 2. مضاد للاستعمال 3. مقاومة اتصال أقل 4. استقرار أعلى
يمكن تعديل منتجاتنا وفقًا لاحتياجات عملائنا والوضع. نحن نصمم ونصنع أنابيب H-fin آمنة وموثوقة وفعالة.كما أنه أكمل أنظمة ضمان جودة المنتج المستقلةإنتاج أنابيب H-fin لها كفاءة عالية في نقل الحرارة ، ولديها مقاومة غازات الدخان ومصممة للمساحة الصغيرة.
| المعلمات التقنية | الدرجة العالية من الحافة 0-16mm ((أو القطر الخارجي للحافة φ25-φ75) ؛ مسافة الزعانف 2.0-5.0mm ؛ طول أنبوب الزعانف 0.5 ~ 14m. |
| أنابيب مقطوعة من المعدن الواحد | الألومنيوم النقي 1060 أو سبيكة الألومنيوم 6063،6061. القطر الخارجي يجب أن يكون أقل من 40 ملم |
| أنبوب مزدوج للمعادن | الحماية القائمة على الأنابيب من الطبقة الخارجية من الألومنيوم الأنابيب المقاومة للتآكل يمكن أن تكون مصنوعة من أنابيب الفولاذ الكربوني بالإضافة إلى أنابيب الفولاذ المقاوم للصدأ يمكن استخدام أنبوب الفولاذ وأنبوب النحاس ، وكذلك أنبوب سبيكة التيتانيوم |
| الحزمة | أنابيب الألومنيوم الزعانف معبأة بشكل جيد في فيلم بلاستيكي في الداخل والإطار الصلب في الخارج |
س1: كم مدة فترة الضمان؟
نحن نقدم 18 شهراً من الضمان على جميع قطع الغيار (باستثناء الأجزاء الهشة).
س2: كيف نضمن الجودة؟
1 جميع الآلات تتوافق بدقة مع متطلبات نظام الجودة ISO و CE.
2 يتم تصميم كل عملية من قبل العمال المهرة المهنية، تليها مراقبة خاصة
3 يمكن التحقق من جميع معلومات منتجاتنا في نظام إدارة فعال.
السؤال الثالث: ماذا يمكنك شراء منا؟
المكافئ الساخن، أنبوب غطاء الغلاية، غلاية هواء قبل التسخين، غلاية سوبر، جدار غشاء الغلاية،
أجزاء احتياطية للدخان
س4: ما نوع الخدمة التي تقدمها؟
قبل البيع:
توفير معلومات عن المنتجات، وتنبؤات أبحاث السوق، وتخصيص المنتجات، وتجهيز المنتجات، والاستشارات وغيرها من الخدمات لسهولتك.
س5: هل أنت مصنع أو شركة تجارية ، أين تقع؟
نحن مصنع، على بعد 130 كم فقط ((ساعتين بالسيارة) من مطار شنغهاي.
نحن نقدم خدمة التوصيل في شنغهاي لزيارة.
