تفاصيل المنتج:
|
| التطبيق: | أجزاء سخان ، مبادل حراري | المواصفات: | التخصيص |
|---|---|---|---|
| مادة الزعانف: | الكربون الصلب والفولاذ المقاوم للصدأ ، 304L / 316L الفولاذ المقاوم للصدأ | اللون: | مخصصة |
| التعبئة: | التعبئة الصالحة للإبحار لأنبوب الزعنفة | النوع: | أنبوب الزعانف ، أنبوب المبادل الحراري |
| إبراز: | أنبوب غطاء الغلاية المضاد للتآكل,أنبوب الدرج SA213,304 أنبوب من الفولاذ المقاوم للصدأ,Boiler Fin Tube SA213,304 Stainless Steel Finned Tube |
||

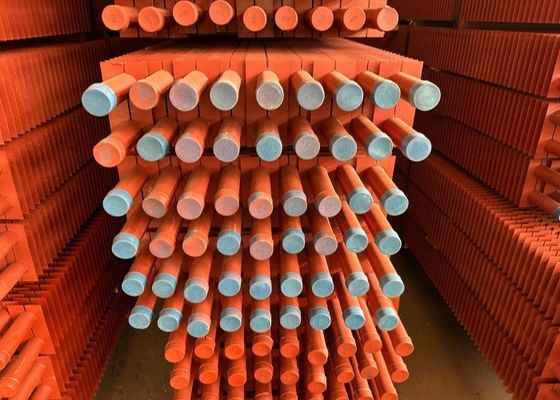

غلاية عالية الكفاءة H-fin Tube
كيف يعمل مُبادل الحرارة؟
نقل الحرارة من الساخن إلى البارد: تم تصميم المبادل الحراري لنقل الحرارة من سائل ساخن أو صلب إلى سائل أكثر برودة. على سبيل المثال ، في تطبيق نموذجي ،الهواء الساخن أو الغاز يتدفق من داخل الأنابيب، والزعانف على الجانب الخارجي من الأنابيب تتعرض لسائل بارد، مثل الهواء أو الماء.
ما هو الفرق بين أنابيب الزعانف العالية والأسفل؟
الفرق بين أنبوب الزعانف العالي وأنبوب الزعانف السفلي
باختصار، أنابيب الزعانف العالية مناسبة للتطبيقات التي يكون فيها الفرق في درجة الحرارة بين السوائل مرتفعًا،في حين أن الأنابيب منخفضة الزعانف هي أفضل للتطبيقات حيث فرق درجة الحرارة منخفضةاختيار نوع الأنابيب المستخدمة يعتمد على المتطلبات الخاصة للتطبيق.
المواصفات
1إضافة منطقة تبادل الحرارة وتقليل عدد الأنابيب، وكذلك زيادة منطقة قسم تدفق الدخان لتقليل سرعة الدخان والتكسير.
2يمكن تصميم أنبوب ذو زعانف من النوع H لتكون أنبوب ذو زعانف من النوع H مزدوج ، صلابة عالية لتناسب صف أنبوب طويل.
3- إقتصادي ذو زعانف من النوع H تم ترتيبها في خط لجعلها مساحة في العديد من المناطق الصغيرة، متوسط تدفق الهواء لتقليل الاحتكاك.
4مع قناة مستقيمة للحصول على أفضل تأثير رماد.
5الهيكل المدمج لتقليل الوزن وتقليل تكلفة التصنيع.
| مادة الأنبوب الأساسي | الفولاذ المقاوم للصدأ، الفولاذ الكربوني، الفولاذ المسبوب، سبيكة النحاس، الألومنيوم ، SA179 | ||
| مادة الزعانف | الألومنيوم، سبيكة النحاس، الفولاذ المقاوم للصدأ، الفولاذ الكربوني | ||
| المعيار | ASME SA213/ASTM؛ ASME EA 106، ASME SA178، ASTM B1111 | ||
| عمق الزعانف | 0.5-3ملم | ||
| أنبوب قاعدة مفرط | 12.7-18ملم | ||
| الزعانف لكل بوصة | 8-20أرقام (حسب طلب العميل) | ||
| متطلبات الاختبار | اختبار الخصائص الفيزيائية، تحليل التكوين الكيميائي، اختبار غير مدمر، وغيرها من التفتيش والاختبار حسب متطلبات العميل. | ||
| التطبيق | المبرد الهوائي، المبرد الهوائي الشحن، المكثف، البخّار، المبرد السائل، المبرد الغازي، المبرد الزيتي، المشعّل، التبريد، تبادل الحرارة من البخار إلى الهواء، السوبر هيتر الخ | ||
مقدمة المنتج
مادة BaseTube:
الفولاذ المقاوم للصدأ ((SA213 304)
البعد:
OD:16-140mm WT:2-10mm الطول:1-25m
مادة الزعانف:
SA213-TP304H، النحاس وما إلى ذلك
نوع الزعانف:
KL،L،LL،H، فتحة دوامة،منخفضة،أنابيب ستود-بصري،النوع
أنبوب من النحاس والفولاذ المقاوم للصدأ
البعد:
سمك الزعانف:0.5-4.0 ملم ارتفاع الزعانف: 5-30 ملم:3.5-40ملم
اصنع السفينة
طلاء الأنابيب الصلبة-ضرب الأسنان على شريط الصلب-التدحرج الصلب على قطعة الصلب-التلحيم عالي التردد-اختبار الضغط الهيدروستاتيكي، التشريح، التلميع-فحص الجودة -التعبئة
طريقة الإنتاج:المطحونة والمنقوشة
التطبيق:
جهاز تبريد الهواء، وحدة تسخين الحرارة، ومبادلة الحرارة، وغلاية البحرية، وجهاز الاقتصاد، وغلاية محطة توليد الكهرباء، وغلاية HRSG، وحدة استرداد الحرارة النفايات، وغلاية الهواء
الخصائص:1مضاد للتآكل 2. مضاد للاستعمال 3. مقاومة اتصال أقل 4. استقرار أعلى
يمكن تعديل منتجاتنا وفقًا لاحتياجات عملائنا والوضع. نحن نصمم ونصنع أنابيب H-fin آمنة وموثوقة وفعالة.كما أنه أكمل أنظمة ضمان جودة المنتج المستقلةإنتاج أنابيب H-fin لها كفاءة عالية في نقل الحرارة ، ولديها مقاومة غازات الدخان ومصممة للمساحة الصغيرة.
| المعلمات التقنية | الدرجة العالية من الحافة 0-16mm ((أو القطر الخارجي للحافة φ25-φ75) ؛ مسافة الزعانف 2.0-5.0mm ؛ طول أنبوب الزعانف 0.5 ~ 14m. |
| أنابيب مقطوعة من المعدن الواحد | الألومنيوم النقي 1060 أو سبيكة الألومنيوم 6063،6061. القطر الخارجي يجب أن يكون أقل من 40 ملم |
| أنبوب مزدوج للأسماك | الحماية القائمة على الأنابيب من الطبقة الخارجية من الألومنيوم الأنابيب المقاومة للتآكل يمكن أن تكون مصنوعة من أنابيب الفولاذ الكربوني بالإضافة إلى أنابيب الفولاذ المقاوم للصدأ يمكن استخدام أنبوب الفولاذ وأنبوب النحاس ، وكذلك أنبوب سبيكة التيتانيوم |
| الحزمة | أنابيب الألومنيوم الزعانف معبأة بشكل جيد في فيلم بلاستيكي في الداخل والإطار الصلب في الخارج |
س1: كم مدة فترة الضمان؟
نحن نقدم 18 شهراً من الضمان على جميع قطع الغيار (باستثناء الأجزاء الهشة).
س2: كيف نضمن الجودة؟
1 جميع الآلات تتوافق بدقة مع متطلبات نظام الجودة ISO و CE.
2 يتم تصميم كل عملية من قبل العمال المهرة المهنية، تليها مراقبة خاصة
3 يمكن التحقق من جميع معلومات منتجاتنا في نظام إدارة فعال.
س3: ماذا يمكنك شراء منا؟
المكافئ الساخن، أنبوب الساخن، المكافئ الهوائي، مكافئ الساخن، جدار غشاء الساخن
أجزاء احتياطية للدخان
س4: ما نوع الخدمة التي تقدمها؟
قبل البيع:
توفير معلومات عن المنتجات، وتنبؤات أبحاث السوق، وتخصيص المنتجات، وتجهيز المنتجات، والاستشارات وغيرها من الخدمات لسهولتك.
س5: هل أنت مصنع أو شركة تجارية ، أين تقع؟
نحن مصنع، على بعد 130 كم فقط ((ساعتين بالسيارة) من مطار شنغهاي.
نحن نقدم خدمة التوصيل في شنغهاي لزيارة لك.
